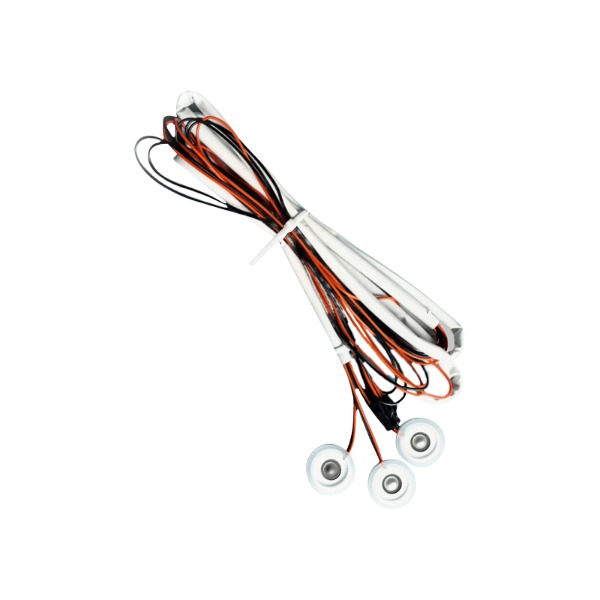

Sve što trebate znati o medicinskim piezoelektričnim keramičkim diskovima

Medicinski piezoelektrični keramički disk s mora postići koeficijent elektromehaničke sprege debljine (kt) iznad 0,48 i akustičnu impedanciju ispod 35 MRayl kako bi bio prikladan za dijagnostičko snimanje ili terapeutski ultrazvuk. Bez ovih parametara, disk ne može proizvesti potrebnu razlučivost ili sigurno prodiranje u tkivo.

Za razliku od piezokeramike industrijske ili potrošačke kvalitete, diskove medicinske kvalitete karakteriziraju strogo kontrolirani dielektrični gubici (tan δ < 0,02) i Curiejeva temperatura iznad 300°C kako bi se osigurala stabilnost tijekom sterilizacije i produljenog rada.

Kritična svojstva materijala za medicinske primjene

Medicinski piezoelektrični keramički diskovi obično se proizvode od modificiranih sastava olovo cirkonat titanata (PZT). Tablica u nastavku prikazuje osnovne raspone svojstava za uobičajenu medicinsku upotrebu kao što su ultrazvučno snimanje, HIFU (fokusirani ultrazvuk visokog intenziteta) i senzori protoka.

• Konstanta piezoelektričnog naboja (d33): 400–600 pC/N – osigurava dovoljan pomak za niskonaponsku pobudu.
• Relativna permitivnost (εr): 1200–1800 na 1 kHz – usklađuje električnu impedanciju s medicinskim pogonskim krugovima.
• Mehanički faktor kvalitete (Qm): 60–150 – uravnotežuje osjetljivost (niski Qm) u odnosu na izlaznu snagu (visoki Qm) za snimanje ili terapiju.
• Gustoća (ρ): 7,5–7,8 g/cm³ – utječe na akustično podudaranje s ljudskim tkivom.

Na primjer, disk koji se koristi u sondi za ultrazvuk srca zahtijeva kt > 0,5 i varijacije debljine manje od ±2 μm preko promjera diska kako bi se izbjegla fazna distorzija i artefakti.

Omjer promjera i debljine i odabir rezonantne frekvencije

Radna frekvencija medicinskog piezoelektričnog diska obrnuto je proporcionalna njegovoj debljini. Za standardni disk s radijalnim modom, osnovna frekvencija moda debljine f_t (u MHz) ≈ N_t / debljina (mm) , gdje je N_t konstanta frekvencije (obično 1900–2100 Hz·m za materijale tipa PZT-5A).

Uobičajeni medicinski frekvencijski pojasevi i odgovarajuće dimenzije diska:

• 2–5 MHz (oslikavanje abdomena i poroda): debljina 0,4–1,0 mm, promjer tipično 10–25 mm.
• 7,5–10 MHz (vaskularni i mali dijelovi): debljina 0,2–0,28 mm, promjer 6–12 mm.
• 15–20 MHz (oftalmologija i slikanje kože): debljina 0,1–0,13 mm, promjer 3–6 mm.

Odabir netočnog omjera dovodi do lažnih načina rada. Medicinski disk trebao bi potisnuti bočne modove omjer učestalosti radijalne debljine < 0,7 kako bi se izbjegla interferencija s primarnom debljinskom rezonancijom.

Akustično usklađivanje i integracija potpornog sloja

Goli keramički disk ima akustičnu impedanciju od ~34 MRayl, dok je ljudsko meko tkivo ~1,5 MRayl. Bez odgovarajućih slojeva, preko 88% ultrazvučne energije se reflektira na sučelju diska i tkiva, čineći uređaj neučinkovitim.

Stoga se medicinski piezoelektrični disk nikada ne koristi sam. Zahtijeva:

• Jedan ili dva odgovarajuća sloja (svaki sa srednjom impedancijom, npr. 9–12 MRayl) za povećanje učinkovitosti prijenosa na iznad 80%.
• Poleđinski sloj visokog prigušenja (akustična impedancija 15–25 MRayl, slabljenje > 20 dB/cm/MHz) za prigušivanje stražnjeg zračenja i skraćivanje trajanja pulsa.

Na primjer, dodavanje jednog odgovarajućeg sloja debljine λ/4 na središnjoj frekvenciji poboljšava propusnost od 45% do 72% , izravno povećavajući rezoluciju slike.

Električno poliranje i stabilnost performansi u medicinskim uvjetima

Proizvedeni keramički diskovi još nisu piezoelektrični sve dok se ne polažu. Medicinski diskovi zahtijevaju polarni napon od 2–4 kV/mm na 100–150°C tijekom 15–30 minuta kako bi se postiglo poravnanje domene. Nepotpuno poliranje rezultira smanjenim d33 za više od 30% i nestabilnim frekvencijskim odzivom.

Nakon poliranja, diskovi prolaze toplinsko starenje i stabilizaciju. Medicinski kriteriji prihvaćanja uključuju:

• Pomak kapacitivnosti < 3% nakon 500 sati na 37°C (tjelesna temperatura) i 90% vlažnosti.
• Izolacijski otpor > 10 GΩ na 500 V DC kako bi se spriječile struje curenja u sondama za kontakt s pacijentom.
• Nema depolarizacije ispod 200°C da preživi etilen oksid ili sterilizaciju u autoklavu (121°C).

Dielektrični gubici i stvaranje topline u terapijskim diskovima

Za medicinske primjene s kontinuiranim valom ili visoke cikluse rada (npr. fizioterapijski ultrazvuk, kirurško rezanje), disk mora rasipati toplinu bez pomicanja rezonancije. Ključna metrika je faktor dielektričnog gubitka (tan δ) . Pri 1 MHz i 20 V/mm diskovi za medicinsku terapiju održavaju tan δ < 0,015, ograničavajući porast temperature na < 15°C pri akustičkom izlazu od 1 W/cm².

Disk s tan δ od 0,03 (uobičajen u jeftinim industrijskim diskovima) generirao bi dvostruko više topline, što bi dovelo do:

• Frekvencijski pomak od 0,5–1,2% za porast od 10°C , što uzrokuje odgađanje pogonske elektronike.
• Neusklađenost toplinske ekspanzije s veznim slojevima, što rezultira raslojavanjem nakon < 50 ciklusa obrade.

Stoga diskovi za medicinsku terapiju određuju maksimalnu brzinu vibracija < 0,5 m/s RMS i uključuju integrirane temperaturne senzore u sklopu sonde.

Zahtjevi za biokompatibilnost i inkapsulaciju

Sam sirovi keramički disk nije biokompatibilan zbog sadržaja olova (tipični PZT sadrži 60–70% olova po težini). Stoga medicinski regulatorni standardi (IEC 60601-2-37, smjernice FDA) nalažu kapsuliranje. Disk mora biti hermetički zatvoren ili obložen parilenom-C (debljine 5–15 μm) ili medicinskim epoksidom.

Validacija enkapsulacije uključuje:

• Ispitivanje citotoksičnosti ISO 10993-5: nema lize stanica oko inkapsuliranog diska.
• Analiza ispirljivog olova: < 0,1 μg/cm²/dan u simuliranoj tjelesnoj tekućini.

Bez odgovarajuće kapsulacije, čak i kvar jednog diska može dovesti do prekoračenja troškova recertifikacije sonde 10.000 dolara po incidentu (regulatorno arhiviranje i testiranje).

Testiranje učinkovitosti prije medicinske integracije

Svaka serija medicinskih piezoelektričnih diskova mora proći standardizirana električna i akustična ispitivanja. Kriteriji prihvaćanja/odbijanja temeljeni na IEEE 176-1987 i IEC 60483:

• Veličina impedancije pri rezonanciji: ±10% nazivne vrijednosti.
• Fazni kut pri rezonanciji: > 85° (čisti način).
• Tolerancija kapaciteta: ±5% na 1 kHz, 25°C.
• Varijacija debljine: ≤ ±3 μm preko površine diska za nizove.

Disk koji prelazi ta ograničenja može se izravno integrirati u medicinsku ultrazvučnu sondu ili terapijski aplikator bez daljnjeg podešavanja, čime se štedi 15-20 sati inženjerske kalibracije po sondi.
