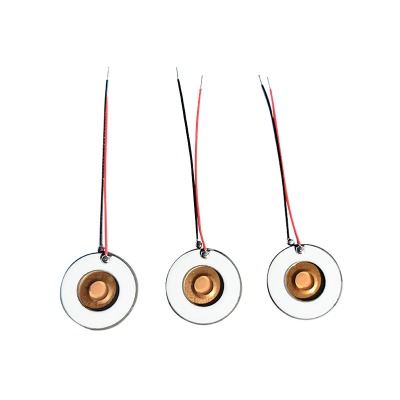

Piezo atomizacijski čipovi: Sveobuhvatni vodič kroz tehnologiju, primjene i inovacije

Uvod u piezo atomizacijske čipove

Što je piezo atomizacija?

Piezo atomizacija predstavlja vrlo učinkovitu metodu pretvaranja tekućine u fine kapljice mehaničkim udarima koji stvaraju piezoelektrične materijale. The piezo atomizacijski čip djeluje kao središnja komponenta u ovom procesu, pretvarajući električnu energiju u visokofrekventne mehaničke oscilacije. Ove oscilacije stvaraju kapilarne valove na površini tekućine, što na kraju dovodi do izbacivanja kapljice.

Za razliku od tradicionalne pneumatske atomizacije ili ultrazvučnih sustava atomizacije, piezo atomizacija se ne oslanja na protok zraka ili akustične valove velike snage. Stoga se koristi umjesto precizno kontrolirane kontrole vibracija na mikro razini, što se čini prikladnim za primjene koje zahtijevaju preciznu veličinu kapljica i nisku potrošnju energije. Ovo je načelo naširoko prihvaćeno u medicinskim inhalatorima, ovlaživačima zraka, industrijskim premazima i poljoprivrednim raspršivačima.

U biti, piezo atomizacija je čista, tiha i energetski učinkovita tehnologija koja je privukla sve veću pozornost u svim industrijama zbog svoje skalabilnosti i preciznosti.

Piezoelektrični efekt u atomizaciji

Piezoelektrični učinak temeljni je fizički princip iza piezo atomizacijskog čipa. Opisuje fenomen u kojem određeni kristalni materijali, poput olova cirkonata titanata (PZT) ili kvarca, stvaraju mehaničko naprezanje kada se primijeni električno polje. Kada se uvede izmjenični napon, materijal se brzo i skuplja, proizvodeći zračenje na ultrazvučnim frekvencijama.

U kontekstu atomizacije, ovo se more prenosi na tekući film koji leži na površini čipa. Mehanička energija uzrokuje površinsku nestabilnost, što dovodi do razbijanja tekućeg sloja u uniformne mikrokapljice—proces poznat kao stvaranje mikrokapljice. Točna frekvencija i amplituda vibracija određuju veličinu i distribuciju kapljica.

Ova elektromehanička pretvorba omogućuje dosljednu atomizaciju bez vanjskog zagrijavanja ili pritiska, nudeći poboljšanu sigurnost i kompatibilnost materijala. Kao rezultat toga, piezoelektrični raspršivač je postao ključni element u modernoj tehnologiji nebulizacije, kombinirajući kompaktnost s visokim učinkom.

prednosti piezo atomizacije

Usvajanje piezo atomizacijskih čipova donosi značajne prednosti u odnosu na konvencionalne metode atomizacije. Tablica u nastavku sažima ključne razlike između uobičajenih tehnologija atomizacije.

Usporedba tehnologije atomizacije

Vrsta tehnologije	Pogonski mehanizam	Energetska učinkovitost	Ujednačenost kapljica	Razina buke	Zahtjev za održavanje
Piezo atomizacija	Piezoelektrična vibracija	visoko	Izvrsno	Vrlo nisko	Niška
Ultrazvučna atomizacija	Akustična rezonancija	srednje	Umjereno	visoko	Umjereno
Pneumatska atomizacija	Protok komprimiranog zraka	Niška	Varijabilna	visoko	visoko

Iz ove usporedbe, piezo atomizacijski čip pokazuje jasne prednosti u pogledu preciznosti, potrošnje energije i stabilnosti rada. Njegov mehanizam formiranja kapljice temeljen na pojačanjima osigurava dosljednu distribuciju veličine čestice, ključnu u medicinskim i industrijskim primjenama gdje je potrebna točnost doziranja ili ujednačenost premaza.

Osim toga, zbog nepostojanja pokretnih mehaničkih dijelova ili sustava kompresije zraka, piezo raspršivači rade tiho i imaju dulji vijek trajanja. Njihova učinkovitost u energiji atomizacije također doprinosi smanjenju radnih troškova, usklađujući se s globalnim trendovima prema energetski učinkovitim tehnologijama s niskom razinom buke.

Tehnologija i princip rada

Dizajn čipova i materijala

Učinkovitost i pouzdanost piezo atomizacijskog čipa uvelike ovisi o njegovom strukturnom dizajnu i materijalima korištenim u njegovoj konstrukciji. Čip se općenito sastoji od tri glavna sloja: piezoelektrične podloge, sloja elektrode i površine atomizacije. Svaki sloj služi određenoj vrsti pretvaranja električne energije u mehaničko gibanje i učinkovitog prijenosa iste na tekućinu.

Materijali koji se najčešće koriste za piezoelektrični supstrat su olovni cirkonat titanat (PZT) i kvarc. PZT nudi visoku učinkovitost elektromehaničkog spajanja i snažnu sposobnost deformacije, što ga čini idealnim za primjene koje zahtijevaju visok učinak atomizacije. Nasuprot tome, kvarc pruža vrhunsku temperaturnu stabilnost i kemijsku inertnost, pogodan za medicinske ili kemijske procese koji uključuju osjetljive tekućine.

Sloj elektrode, obično sastavljen od tankih metalnih filmova kao što su zlato ili platina, osigurava ravnomjernu distribuciju električnog polja po površini. Površina za raspršivanje može sadržavati mikrorupe ili mrežaste uzorke koji poboljšavaju kapilarno djelovanje i optimiziraju stvaranje mikrokapljica .

Donja tablica daje pregled materijala koji se najčešće koriste u dizajnu čipova za piezo atomizaciju i njihovih svojstava.

Uobičajeni materijali koji se koriste u čipovima za piezo atomizaciju

Vrsta materijala	Primjer sastava	Ključna svojstva	Tipična primjena
Piezoelektrični sloj	PZT, kvarc	visoka piezoelektrična konstanta, stabilnost	Pretvorba energije
Sloj elektrode	Zlato, platina	visoka vodljivost, otpornost na koroziju	Električni kontakt
Površina atomizacije	Nehrđajući čelik, silicij	Trajnost, glatkoća, kompatibilnost s mikrofabrikacijama	Sučelje interakcije s tekućinom

Pažljiv odabir i integracija ovih materijala određuju ne samo učinkovitost atomizacije, već i trajnost i kompatibilnost čipa s različitim tekućinama.

Proces izrade

Izrada piezo atomizacijskog čipa uključuje precizne tehnike mikroproizvodnje kako bi se osigurala strukturna uniformnost i dosljedna izvedba. Proces obično uključuje sljedeće ključne korake:

Priprema podloge:
Osnovna piezoelektrična ploča (PZT ili kvarc) se čisti i prethodno tretira kako bi se uklonile nečistoće i postigla glatka površina.

Taloženje elektrode:
Tanki metalni filmovi talože se tehnikama raspršivanja ili isparavanja. Ovi slojevi tvore gornju i donju elektrodu koje pokreću vibracije.

Formiranje uzorka:
Fotolitografija se koristi za definiranje uzoraka elektroda, osiguravajući točnu distribuciju napona na čipu.

Jetkanje i mikrostrojna obrada:
Mikrorupe ili kanali urezani su u površinu atomizacije kako bi se olakšalo kretanje tekućine i emisija kapljica.

Sastavljanje i kapsuliranje:
Slojevi su međusobno povezani, a čip je inkapsuliran kako bi se zaštitio od vlage, prašine i mehaničkih oštećenja.

Ovaj proces kombinira principe elektroničke proizvodnje i mikroelektromehaničkih sustava (MEMS). Preciznost izrade izravno utječe na ujednačenost kapljica i stabilnost frekvencije, a oboje je ključno za učinkovitu tehnologiju nebulizacije.

Princip rada

Rad piezo atomizacijskog čipa temelji se na dinamičkoj deformaciji njegovog piezoelektričnog materijala pod izmjeničnim električnim poljem. Kada se primijeni napon, materijal se povremeno širi i skuplja, generirajući vibracije na ultrazvučnim frekvencijama—obično između 100 kHz i nekoliko MHz.

Sloj tekućine smješten na površini raspršivanja reagira na ovu oscilaciju. Kada amplituda vibracija prijeđe prag površinske napetosti, tekući film se raspada u fine kapljice, što rezultira stvaranjem atomizirane magle. Proces se može opisati u tri glavne faze:

Pretvorba energije:
Električni ulaz se pretvara u mehaničku vibraciju putem piezoelektričnog učinka.

Širenje valova:
Mehanički valovi putuju do površine tekućine, stvarajući stojeće kapilarne valove.

Izbacivanje kapljica:
Pri kritičnoj amplitudi površinski valovi se lome, ispuštajući jednolične kapljice u okolni medij.

Veličina ovih kapljica može se precizno kontrolirati podešavanjem frekvencije pobude i fizičkih parametara površine čipa. Ova mogućnost upravljanja čini piezoelektrične raspršivače vrlo prikladnima za medicinske inhalatore, precizne sustave premazivanja i kompaktne uređaje za ovlaživanje.

Putem ovog mehanizma, piezo atomizacijski čip postiže visokoučinkovito stvaranje kapljice s minimalnim gubitkom energije i bez potrebe za vanjskim zračnim tlakom ili grijanjem - prednost koja podupire njegovu sve veću primjenu u više industrija.

Ključni parametri i metrika izvedbe

Veličina i distribucija kapljice

Jedan od najkritičnijih pokazatelja učinkovitosti piezo raspršivača je veličina i ujednačenost kapljica koje proizvodi. Veličina kapljice određuje koliko učinkovito atomizirana tvar stupa u interakciji sa zrakom, površinama ili ljudskim dišnim sustavom u medicinskim primjenama. Na primjer, manje kapljice povećavaju površinu i brzinu difuzije, dok veće kapljice omogućuju bolju kontrolu taloženja u premazima ili poljoprivredi.

U procesu stvaranja mikrokapljica utječe prvenstveno na pogonsku frekvenciju, amplituda vibracija, viskoznost tekućine i površinsku napetost. Više frekvencije općenito daju manje kapljice, dok veća amplituda povećava brzinu izbacivanja kapljica. Dosljedna distribucija kapljica obilježja je visokokvalitetnih piezo čipova, osiguravajući stabilne i predvidljive rezultate atomizacije.

Čimbenici koji utječu na veličinu i ujednačenost kapljice

Parametar	Utjecaj na veličinu kapljice	Opis
Učestalost	Obrnuto proporcionalno	viša frekvencija → manje kapljice
Amplituda	Izravno proporcionalno	Veća amplituda → veće kapljice
Viskoznost	Povećava veličinu kapljice	visokoviskozne tekućine otporne su na lomljenje
Površinska napetost	Povećava veličinu kapljice	Jača napetost smanjuje učinkovitost atomizacije

Precizna kontrola ovih čimbenika omogućuje piezoelektričnim raspršivačima proizvodnju kapljica u rasponu od submikrona do desetak mikrona, prikladnih za razne industrijske i biomedicinske potrebe. Stabilnost raspodjele veličine kapljice također je bitna za ponovljivost, posebno u farmaceutskim aerosolima i tehnologijama finog premazivanja.

Učestalost atomizacije

Frekvencija atomizacije definira koliko se vibracija ili oscilacija događa u sekundi unutar piezoelektričnog materijala. Izravno utječe i na veličinu kapljice i na ukupnu brzinu atomizacije. Tipični piezo atomizacijski čipovi rade između 100 kHz i 2 MHz, ovisno o dizajnu i primjeni.

Rezonantna frekvencija čipa mora biti precizno usklađena s pogonskim signalom kako bi se povećala učinkovitost. Rad izvan rezonancije može uzrokovati smanjenu izlaznu snagu, nestabilno stvaranje kapljice ili pretjerani gubitak snage. Stoga je podešavanje frekvencije ključnog dio kalibracijskog sustava.

Na višim frekvencijama, veličina kapljice se smanjuje zbog bržeg širenja površinskih valova i povećane kapilarne nestabilnosti. To čini visokofrekventnu atomizaciju osobito povoljnom u tehnologiji raspršivanja, gdje je potrebna proizvodnja fine maglice za respiratornu terapiju ili kontroliranu disperziju. Suprotno tome, umjerene frekvencije koriste se u primjenama kao što su premazivanje i ovlaživanje, gdje su poželjno malo veće kapljice kako bi se poboljšala pokrivenost i zadržavanje.

Geometrija dizajna čipa—kao što je njegova debljina, uzorak elektrode i struktura šupljine—također utječe na njegovu prirodnu rezonanciju, koja određuje raspon radne frekvencije. Optimiziranje ovih karakteristika osigurava stabilne performanse i energetski učinkovit rad.

Protok i potrošnja energije

Brzina protoka piezo atomizacijskog čipa definira koliko se tekućine može atomizirati po jedinom vremenu. Ovisi o ulaznoj snazi, površini i amplitudi vibracija. Visokofrekventni čipovi obično proizvode manje kapljice, ali manje brzine protoka, dok nižefrekventni dizajni mogu postići veću propusnost s malo većim veličinama kapljica.

Energetska učinkovitost je glavna prednost piezo atomizacije u usporedbi s pneumatskim ili ultrazvučnim sustavima. Budući da čip pretvara električnu energiju izravno u mehaničko gibanje bez kompresije zraka ili zagrijavanja, potrošnja energije ostaje minimalna čak i pri neprekidnom radu.

Tipična metrika performansi za piezo atomizacijske čipove

Parametar	Tipični raspon	Utjecaj na izvedbu
Radna frekvencija	100 kHz – 2 MHz	Kontrolira veličinu kapljice
Veličina kapljice	1 – 30 µm	Određuje prikladnost primjene
Brzina protoka	0,1 – 10 ml/min	Utječe na učinkovitost protoka
Potrošnja energije	<5 W	Označava ukupnu energetsku učinkovitost

Učinkovito stvaranje mikrokapljice uz niske troškove energije čini piezo atomizaciju idealnom za uređaje na baterije ili prijenosne uređaje, kao što su inhalatori, difuzori i ručni raspršivači. Štoviše, nisko stvaranje toplinske linije osjetljivo je na oštećenje osjetljivih materijala, čuvajući cjelovitost tekućine kao što su lijekovi, mirisi ili biološke otopine.

Primjena piezo atomizacijskih čipova

Medicinske primjene

U medicinskom polju, piezo atomizacijski čip postao je vitalna komponenta u modernoj tehnologiji nebulizacije, mijenjajući način isporuke terapeutskih aerosola. Tradicionalni pneumatski raspršivači oslanjaju se na komprimirani zrak za stvaranje magle, često proizvodeći kapljice nedosljedne veličine i trošeći lijek. Suprotno tome, piezo sustavi proizvode fine, ujednačene mikrokapljice pomoću kontroliranih utjecaja, omogućuju učinkovito taloženje lijeka u plućima.

Ova visokoprecizna kontrola omogućuje optimizirano doziranje i minimalni tekući otpad, što je ključno u liječenju respiratornih stanja kao što su astma ili kronična opstruktivna plućna bolest (KOPB). Štoviše, tihi rad i niska potrošnja energije piezoelektričnih raspršivača povećavaju udobnost i prenosivost pacijenta, omogućujući kompaktne inhalatore s baterijskim napajanjem.

Donja tablica sažima glavne prednosti piezo atomizacije u medicinskim primjenama.

Medicinske prednosti piezo atomizacijskih čipova

Značajka	Opis	korist
Kontrolirana veličina kapljice	Dosljedno stvaranje mikrokapljica	Učinkovita apsorpcija pluća
Operacija Niška šum	Nema mehanizma za komprimirani zrak	Poboljšana udobnost korisnika
Prijenosni dizajn	Kompaktan i lagan	Prikladno za kućnu ili putnu upotrebu
Energetska učinkovitost	Minimalna potrošnja energije	Produljeno trajanje baterije

Kroz ove karakteristike, piezo atomizacijski čipovi su postavljeni kao temelj za inhalacijske i nebulizacijske sustave sljedeće generacije, pružajući preciznost i pogodnost za pacijenta.

Industrijske primjene

Industrijski procesi sve više prihvaćaju piezo raspršivače za zadatke preciznog premazivanja, površinske obrade i taloženja raspršivanjem. Tradicionalne tehnologije prskanja, kao što su pneumatski ili hidraulički sustavi, često se suočavaju s izazovima u kontroli kapljica, prekomjernom raspršivanju i potrošnji energije. Raspršivanje temeljeno na piezo, međutim, nudi ujednačenost kapljice na mikrometarskoj razini i niske brzine protoka, osiguravajući konzistentnu debljinu sloja i minimalan gubitak materijala.

Industrije koje koriste premaz tankog filma, maziva, ljepila ili vodljivih materijala mogu postići značajno poboljšanje performansi kroz točnu kontrolu atomizacije. Budući da se stvaranje mikrokapljice postiže vibracijama, a ne pritiskom, proces ostaje čist i smanjuje potrebu za složenim održavanjem mlaznice.

Industrijska upotreba čipova za piezo atomizaciju

Vrsta aplikacije	Funkcija	prednost
Precizni premaz	Kontrolirano taloženje slojeva	visoka ujednačenost i smanjeni otpad
Hlađenje i podmazivanje	Lokalizirano raspršivanje magle	Poboljšana učinkovitost i sigurnost
Taloženje tinte i filma	Kontrolirana isporuka kapljica	Glatki premazi bez oštećenja

Osim toga, niskotemperaturni rad piezo raspršivača čini ih kompatibilnima s toplinski osjetljivim materijalima, što je bitno u elektronici i naprednoj proizvodnji materijala.

Potrošačka elektronika

U potrošačkim proizvodima, piezo atomizacijski čip naširoko se koristi u ovlaživačima zraka, difuzorima mirisa i pročišćivačima zraka. Ovi uređaji imaju koristi od sposobnosti čipa da stvaraju postojanu maglu bez zagrijavanja, čime se čuvaju prirodna svojstva eteričnih ulja ili aromatičnih tekućina.

U usporedbi s konvencionalnim ultrazvučnim ovlaživačima, piezo raspršivači troše manje energije, rade tiše i nude veću kontrolu nad intenzitetom magle. Njihova kompaktna struktura omogućuje besprijekornu integraciju u male kućanske aparate, uključujući prijenosne ovlaživače zraka i raspršivače pametnih kuća.

Potrošači sve više preferiraju uređaje koji balansiraju između performansi i održivosti, a piezoelektrični raspršivač savršeno se uklapa u ovaj trend kroz svoju kombinaciju male potrošnje energije i dugog radnog vijeka.

Primjene u potrošačkoj elektronici

Vrsta uređaja	Uloga piezo atomizacijskog čipa	Ključna korist
Ovlaživač zraka	Proizvodi hladnu, finu maglu	Povećava vlažnost zraka i udobnost
Difuzor arome	Raspršuje eterična ulja	Održava čistoću mirisa
Pročišćivač zraka	Isporučuje aktivne čestice magle	Poboljšava kvalitetu zraka

Nudeći tiho, energetski učinkovito stvaranje maglice, tehnologija piezo atomizacije poboljšava korisničko iskustvo i dugovječnost uređaja, pojačavajući njegovu vrijednost na tržištu potrošačke elektronike.

Primjene u poljoprivredi

Poljoprivreda je također prihvatila piezo atomizacijske čipove za precizno prskanje pesticida, gnojiva i regulatora rasta biljaka. Konvencionalni sustavi raspršivanja često proizvode nejednake veličine kapljica, što dovodi do kemijskog otpada i zagađenja okoliša. Nasuprot tome, piezo raspršivači omogućuju kontrolirano stvaranje mikrokapljica koje osiguravaju jednoliku pokrivenost i optimalno korištenje poljoprivrednih kemikalija.

Budući da se ovi čipovi mogu integrirati u kompaktne raspršivače s baterijskim napajanjem, oni podržavaju preciznu poljoprivrednu praksu smanjenjem potrošnje tekućine i minimiziranjem gubitaka zanošenjem. Sposobnost raspršivanja širokog raspona tekućine—uključujući formulacije na bazi vode i viskozne formulacije—proširuje njihovu upotrebu u okruženju staklenika i automatiziranih sustava navodnjavanja.

Poljoprivredne prednosti piezo atomizacijskih čipova

Funkcija	Utjecaj	korist
Prskanje pesticidima	Jednaka veličina kapljice	Bolja pokrivenost i smanjeni otpad
Raspršivanje gnojiva	Kontrolirano otpuštanje	Poboljšana učinkovitost hranjivih tvari
Pametno navodnjavanje	Integrirana isporuka maglice	Poboljšan rast usjeva i ušteda vode

Piezoelektrični raspršivač stoga pridonosi održivoj poljoprivredi poboljšavajući preciznost, smanjujući potrošnju energije i podržavajući ekološki prihvatljivu poljoprivrednu praksu.

prednosti piezo atomizacije

Visoka preciznost i kontrola

Najistaknutija prednost piezo atomizacijskog čipa leži u njegovoj sposobnosti da proizvede vrlo ujednačene kapljice s preciznom kontrolom veličine. Ova se preciznost postiže preciznim električnim pogonom piezoelektričnog materijala, čime se omogućuje fino podešavanje parametara prema željenoj veličini kapljice.

Za razliku od mehaničkih ili pneumatskih sustava, piezoelektrična atomizacija omogućuje odziv u stvarnom vremenu. Promjer kapljice može se podesiti jednostavnom izmjenom frekvencije pokretanja ili napona, omogućujući prilagođenu kontrolu mikrokapljice za specifične primjene kao što je isporuka medicinskog aerosola, mikroprevlačenje ili difuzija mirisa.

Dosljednost raspodjele kapljica također povećava ponovljivost procesa i kvalitetu proizvoda. U farmaceutskom i industrijskom kontekstu, ova razina kontrole osigurava optimalnu upotrebu materijala, minimalan otpad i visoku ponovljivost kroz proizvodne serije.

Usporedba mogućnosti kontrole atomizacije

Vrsta atomizacije	Preciznost kontrole	Brzina odziva	Konzistencija kapljica
Piezo atomizacija	Izvrsno	Instant	visoka Uniforma
Ultrazvučna atomizacija	Umjereno	Sporo	Varijabilna
Pneumatska atomizacija	Niška	Umjereno	Nedosljedno

Takva preciznost pojačava piezoelektrični raspršivač kao preferiranu tehnologiju gdje su stabilnost, točnost i ponovljivost ključne.

Energetska učinkovitost

Energetska učinkovitost je još jedna prednost piezo atomizacijskih čipova. Ovi uređaji pretvaraju električnu energiju u izravnu mehaničku reakciju s minimalnim gubitkom topline, omogućujući atomizaciju pri iznimno niskim razinama snage. Uobičajena radna snaga je ispod 5 vata—značajno niža od snage ultrazvučnih ili pneumatskih sustava.

Ova učinkovitost ne samo da smanjuje troškove energije, već također omogućuje kompaktan rad na baterijama u prijenosnim ili nosivim uređajima. Nadalje, budući da proces atomizacije ne zahtijeva zagrijavanje ili pritisak, fizikalna i kemijska svojstva tekućine ostaju netaknuta, što tehnologiju čini prikladnom za osjetljive biološke ili kemijske formulacije.

Karakteristike energetske učinkovitosti

Značajka	Opis	korist
Izravna pretvorba energije	Električno-mehanički proces	Minimalni gubitak snage
Niška Power Requirement	Radi ispod 5W	Kompatibilan s prijenosnim sustavima
Nema stvaranja topline	Sprječava toplinsku degradaciju	Sigurno za osjetljive tekućine

Visoki omjer učinkovitosti energije i atomizacije pridonosi održivom dizajnu proizvoda i usklađuje se s rastućom potražnjom za ekološki prihvatljivim tehnologijama niske potrošnje.

Kompaktna veličina i prenosivost

Potencijal minijaturizacije piezo atomizacijskih čipova čini ih idealnim za integraciju u male i prijenosne uređaje. Njihova solid-state konstrukcija eliminira glomazne mehaničke komponente, omogućujući dizajnerima proizvoda da smanje veličinu sustava bez ugrožavanja izlazne učinkovitosti.

Kompaktnost omogućuje široku upotrebu u potrošačkoj elektronici, medicinskim inhalatorima i nosivim uređajima, gdje su prostor i energetska učinkovitost najvažniji. Nadalje, sposobnost tihog rada čipa poboljšava korisničko iskustvo, posebno u osobnim i unutarnjim primjenama kao što su ovlaživači zraka i difuzori mirisa.

Ova kombinacija smanjenja veličine, tihog rada i pouzdanog rada daje kompaktan uređaj za raspršivanje značajnih prednosti i na potrošačkom i na profesionalnom tržištu.

Fizičke i funkcionalne prednosti piezo atomizacijskih čipova

Karakteristično	Opis	prednost primjene
Kompaktna struktura	Faktor malog oblika i lagan	Jednostavna integracija u uređaje
Tihi rad	Minimalna buka vibracija	Ugodno korisničko iskustvo
Niška Power Design	Kompatibilan s malim baterijama	Mogućnost prijenosnog uređaja

Kroz stalni napredak u izradi mikroelektromehaničkih sustava (MEMS), očekuje se da će budući piezo čipovi postići još manje površine uz veću izlaznu snagu.

Kompatibilnost materijala

Dodatna snaga piezo atomizacijskog čipa leži u njegovoj sposobnosti atomiziranja širokog raspona vrsta tekućine, uključujući vodene otopine, organska otapanja, viskozne tekućine i bioaktivne tvari. Budući da se raspršivanje postiže mehanički, a ne toplinski ili pneumatski, održava se cjelovitost temperaturno osjetljivih i hlapljivih spojeva.

Ova kompatibilnost proširuje opseg piezoelektrične atomizacije u više industrija—od farmaceutske i kozmetičke do poljoprivrede i fine kemijske obrade. Nereaktivni građevinski materijali, poput nehrđajućeg čelika i kvarca, osiguravaju dugoročnu kemijsku stabilnost i otpornost na koroziju.

Kompatibilnost materijala piezo atomizacijskih čipova

Vrsta tekućine	Izvedivost atomizacije	Uobičajena primjena
Otopine na bazi vode	Izvrsno	Ovlaživač zraka, inhalatori
Organska otapala	visoko	Industrijski premazi
Viskozne tekućine	Umjereno	Mirisna ulja, lubrikanti
Bioaktivne tekućine	Izvrsno	Medicinski i laboratorijski uređaji

Ova svestranost omogućuje piezoelektričnom raspršivaču da služi kao univerzalna platforma za različite sustave za rukovanje tekućinama, promičući inovacije u industrijama u kojima je potrebna kontrolirana atomizacija.

Izazovi i ograničenja

Degradacija materijala

Unatoč svojoj tehnološkoj zrelosti, piezo atomizacijski čip suočava se s izazovima koji se odnose na degradaciju materijala tijekom dugotrajne uporabe. Kontinuirano izlaganje električnim poljima i mehaničkom naprezanju može postupno oslabiti piezoelektrični materijal, osobito pri visokofrekventnom ili visokonaponskom radu. To dovodi do smanjenja amplitude vibracija i, posljedično, niže učinkovitosti atomizacije.

Čimbenici okoliša kao što su vlažnost, temperaturne fluktuacije i korozivnost tekućine također ubrzavaju zamor materijala i eroziju elektroda. U medicinskim i industrijskim okruženjima, gdje je potreban kontinuirani rad, takva degradacija može ugroziti stabilnost i vijek trajanja uređaja.

Kako bi ublažili te probleme, proizvođači često koriste zaštitni premaz, tehniku ​​kapsuliranja ili kompozitne piezoelektrične materijale s poboljšanom otpornošću na zamor. Bez obzira na to, dugoročna pouzdanost piezoelektričnih raspršivača i dalje je u stalnom fokusu istraživanja, posebno za primjene koje zahtijevaju stalan visokofrekventni rad.

Uzroci i učinci degradacije materijala u čipovima za piezo atomizaciju

Uzrok	Utjecaj na izvedbu	Moguće rješenje
Električni umor	Smanjena reakcija na vibracije	Korištenje PZT kompozita visoke izdržljivosti
Toplinski stres	Učestalost drift i delaminacija	Kontrola temperature i izolacija
Kemijska korozija	Erozija elektrode	Zaštitni premazi i brtvljenje
Mehanički zamor	Strukturno pucanje	Dizajn ojačane podloge

Razumijevanje i rješavanje ovih mehanizama degradacije ključni su za produljenje radnog vijeka piezoraspršujućih sustava.

Začepljenje i obraštanje

Još jedno kritično ograničenje kod piezo atomizacijskih čipova je začepljenje ili prljanje površine atomizacije. S obzirom da se većina dizajna oslanja na mikrorupe ili mrežaste strukture kako bi se olakšalo stvaranje mikrokapljica, svako nakupljanje krutih ostataka, nečistoće ili osušene tekućine može začepiti ove prolaze, smanjujući izlaz i mijenjajući jednoličnost kapljice.

Tekućine koje sadrže otopljene soli, ulja ili čestice posebno su sklone izazvati takvo začepljenje. Ovaj problem ne samo da utječe na performanse raspršivanja, već također može dovesti do povećane potrošnje energije jer sustav kompenzira smanjeni protok.

Preventivno održavanje i rješenja pametnog dizajna ključni su za ublažavanje ovog problema. Tehnike kao što su hidrofobni premazi, samočišćujući ultrazvučni impulsi ili periodično visokofrekventno ispitivanje istražuju se kako bi se održala dosljedna izvedba.

Strategije za sječenje začepljenja za piezo atomizacijske čipove

Uzrok začepljenja	Preventivna mjera	Očekivani ishod
Nakupljanje ostataka	Površinski premaz i filtracija	Smanjena učestalost blokade
Osušeni tekući film	Visokofrekventni način samočišćenja	Automatsko čišćenje mlaznica
Zagađenje česticama	Predfiltracija ulazne tekućine	Stabilan izlaz kapljica
Ostaci tekućina na bazi ulja	Periodično čišćenje otapalom	Obnovljena učinkovitost atomizacije

Održavanje čistoće sučelja za raspršivanje stoga je ključni radni zahtjev, posebno u medicinskim i poljoprivrednim uređajima gdje su pouzdanost i higijena ključnih.

Razmatranja troškova

Dok piezo atomizacijski čip nudi izvanredne prednosti izvedbe, cijena ostaje značajan faktor koji ograničava njegovu široku primjenu na određenim tržištima. Proces izrade uključuje korake visoke preciznosti kao što su taloženje tankog filma, mikrostrojna obrada i fotolitografija, što sve povećava složenost proizvodnje i troškove.

Osim toga, uporaba naprednih materijala poput platinastih elektroda i PZT keramike doprinosi višim troškovima proizvodnje u usporedbi s tradicionalnim metodama atomizacije. Za velike industrijske primjene gdje je cijena po jedinici ključna, to može utjecati na ekonomsku izvjestnost.

Međutim, stalne inovacije u mikroelektromehaničkim sustavima (MEMS) i znanosti o materijalima postupno smanjuju te troškove. Očekuje se da će biti trend prema masovnoj proizvodnji, poboljšanim prinosima pločica i pojednostavljenim procesima sastavljanja piezoelektrični raspršivači dostupniji u potrošačkom i industrijskom sektoru.

Čimbenici cijene i učinka u tehnologiji piezo atomizacije

Faktor troškova	Utjecaj na Price	Potencijalna optimizacija
Odabir materijala	visoko za PZT i plemenite metale	Istražite jeftinu keramiku ili kompozite
Složenost izrade	Povećava vrijeme proizvodnje	Automatizirajte sastavljanje i testiranje
Precizna obrada	Povećava cijenu alata i rada	Primijeniti skalabilne MEMS tehnike
Integracija sustava	Zahtijeva kalibracijske i upravljačke krugove	Koristite modularni dizajn upravljačkih programa

Postizanje ravnoteže između cijene i performansi ostaje središnji izazov u povećanju proizvodnje čipova za piezo atomizaciju. Kako se pojavljuju novi materijali i procesi, tehnologija će vjerojatno postati isplativija i široko prihvaćena.

Nedavne inovacije i budući trendovi

Napredno inženjerstvo materijala

Nedavni napredak u znanosti o materijalima značajno je poboljšao performanse i trajnost piezo atomizacijskog čipa. Istraživači istražuju nove piezoelektrične spojeve i nanokompozitne materijale za poboljšanje učinkovitosti pretvorbe energije, temperaturne stabilnosti i otpornosti na koroziju.

Među njima, piezoelektrična keramika bez olova kao što je kalijev natrijev niobat (KNN) i bizmut natrijev titanat (BNT) privukla je pozornost kao ekološki prihvatljiva alternativa konvencionalnom olovo cirkonat titanatu (PZT). Ovi materijali ne samo da su u skladu s ekološkim propisima, već također nude vrhunsku otpornost na zamor i stabilne piezoelektrične koeficijente pod toplinskim stresom.

Drugi smjer u nastajanju je integracija nanomaterijala, gdje se ugljični nanocijevi, slojevi grafena ili nanosrebrne prevlake ugrađuju u elektrodu ili supstrat. Ovaj hibridni pristup povećava mehaničku čvrstoću, vodljivost i energetsku učinkovitost.

Novi materijali u razvoju čipova za piezo atomizaciju

Vrsta materijala	Ključna prednost	prednost primjene
Keramika KNN	Bez olova, termički stabilan	Ekološki uređaji za atomizaciju
Keramika na bazi BNT-a	visoka otpornost na zamor	Dugi vijek trajanja
Grafenske elektrode	Vrhunska vodljivost	Smanjena potrošnja energije
Podloge ojačane CNT-om	Povećana mehanička čvrstoća	Poboljšana otpornost na vibracije

Ove materijalne inovacije ključne su za zadovoljavanje rastuće potražnje za kompaktnim, učinkovitim i održivim sustavima atomizacije.

Pametni i prilagodljivi sustavi atomizacije

Integracija inteligentnih tehnologija upravljanja redefinirala je rad modernih piezoelektričnih raspršivača. Napredni pogonski sklopovi i mikrokontroleri sada omogućuju prilagodljivu frekvencijsku modulaciju, povratnu informaciju o kapljicama u stvarnom vremenu i automatiziranu regulaciju protoka.

U sustavima pametne atomizacije senzori kontinuirano prate parametre kao što su, amplituda temperaturne promjene i viskoznost tekućine. Na temelju tih podataka sustav dinamički prilagođava frekvenciju vožnje i nakon toga kako bi održao optimalnu izvedbu i ujednačenost kapljice.

Takve su inovacije osobito utjecajne u područjima poput zdravlja, gdje su precizno doziranje aerosola i kontrola veličine čestice ključa. Slično tome, poljoprivredne prskalice i industrijski ovlaštenici imaju koristi od automatske prilagodbe u različitim tekućim uvjetima.

Ključne značajke pametnih piezo atomizacijskih sustava

Značajka	Funkcija	Utjecaj
Adaptivna kontrola frekvencije	Prilagođava se viskoznosti i temperaturi tekućine	Održava konzistenciju kapljica
Povratna informacija temeljena na senzoru	Prati performanse atomizacije	Omogućuje upravljanje zatvorenom petljom
IoT povezivost	Daljinski rad i dijagnostika	Olakšava pametno održavanje
Algoritam za optimizaciju snage	Minimizira potrošnju energije	Povećava učinkovitost i vijek trajanja

Trend prema sustavima atomizacije koji podržavaju IoT ubrzava se, omogućujući kontrolu temeljenosti na podacima i prediktivno održavanje u različitim sektorima.

Minijaturizacija i integracija

Minijaturizacija je postala jedan od ključnih trendova u evoluciji piezo atomizacijskih čipova. Razvoj Raspršivači na bazi MEMS-a (Micro-Electro-Mechanical Systems) omogućuje proizvodnju ultra-malih čipova s preciznim mogućnostima stvaranja kapljica, često manjeg od 5 μm u promjeru.

Ova minijaturizacija podržava integraciju u prijenosne ili nosive uređaje, kao što su kompaktni ovlaživači zraka, medicinski nebulizatori i difuzori mirisa. Dodatno, integrirani dizajni koji kombiniraju atomizaciju i kanale za isporuku tekućine smanjuju složenost sklopa i poboljšavaju pouzdanost.

Prednosti piezo atomizacijskih čipova temeljenih na MEMS-u

Značajka	Tehnička prednost	Primjer primjene
Ultra-kompaktan dizajn	Prostorno učinkovit, lagan	Nosivi inhalatori
Niška Potrošnja struje	Optimizirano za prijenosnu upotrebu	Uređaji na baterije
Precizna kontrola kapljica	visoka ujednačenost i ponovljivost	Laboratorijska atomizacija
Integracija sustava	Pojednostavljena montaža i kontrola	Kompaktni pametni difuzori

Kako tehnologija izrade napreduje, granica između mikrofluidike i atomizacije i dalje se briše, utirući put minijaturiziranim aerosolnim sustavima sljedeće generacije.

Energetska učinkovitost i održivost

Održivost postaje središnji fokus u dizajnu sustava atomizacije. Tradicionalni ultrazvučni sustavi često zahtijevaju veliki unos energije, ali noviji energetski učinkoviti piezoelektrični raspršivači sposobni su održavati visoku izlaznu snagu uz znatno nižu potrošnju energije.

Inovacije kao što su optimizacija rezonantne frekvencije, niskonaponski pogonski krugovi i strukture upravljanja toplinom pomažu minimizirati gubitak energije tijekom pretvorbe. Štoviše, pomak prema materijalima koji se mogu reciklirati i ekološki sigurnim premazima odražava šire kretanje prema održivim proizvodnim praksama.

Strategije optimizacije energije u piezo atomizaciji

strategija	Opis	Rezultat
Ugađanje rezonantne frekvencije	Za učinkovitost radi na prirodnoj frekvenciji	Smanjen gubitak energije
Niška-Projekt naponskog kola	Optimizirana arhitektura piezo drajvera	Niškaer potrošnja energije
Upravljanje toplinom	Sprječava pregrijavanje i zanošenje	Stabilan dugotrajan rad
Materijali koji se mogu reciklirati	Ekološki prihvatljiv dizajn	Smanjeni otisak na okoliš

Kombinacija visoke učinkovitosti raspršivanja i ekološki osviještenog dizajna pozicionira piezo atomizacijski čip kao vodeću tehnologiju u sljedećoj vrijednosti održivih rješenja za aerosole.

Zaključak

Za razliku od tradicionalnih ultra ili pneumatskih raspršivača, piezo-bazirani sustavi oslanjaju se na piezoelektrični učinak—fenomen u kojem se zvučne mehaničke vibracije generiraju primjenom električnog polja. Ovaj proces omogućuje proizvodnju jednolikih kapljica bez zagrijavanja ili kemijske tekuće izmjene.

Osnovne prednosti ove tehnologije uključuju finu kontrolu veličine kapljice, nisku potrošnju energije, kompaktan strukturni dizajn i prilagodljivost širokom rasponu tekućine. Temelj materijala, koji se često temelji na keramici kao što je PZT ili naprednim alternativama bez olova kao što su KNN i BNT, osigurava mehaničku čvrstoću i radnu stabilnost. Dodatno, integracija proizvodnje MEMS-a i inteligentnih povratnih sustava uvelike je proširila potencijal primjene u medicinskim, industrijskim, poljoprivrednim i potrošačkim domenama.

Ključne prednosti tehnologije piezo atomizacijskih čipova

Značajka	Tehnička prednost	Industrijski utjecaj
Generiranje preciznih kapljica	Jednolika atomizacija s minimalnim otpadom	Poboljšana kontrola procesa
Elektroprivreda Niška	Učinkovita pretvorba električnog u mehanički	Smanjeni operativni troškovi
Minijaturizirani dizajn	Kompaktan, prenosiv i jednostavan za integraciju	Podržava nosive i ručne uređaje
Fleksibilnost materijala	Kompatibilan s različitim vrstama tekućina	Šira industrijska primjenjivost
Usklađenost s okolišem	Mogućnosti bez olova i mogućnosti recikliranja	Održivi dizajn proizvoda

Ove kolektivno karakteristično pozicioniraju piezo atomizaciju kao superiornu alternativu konvencionalnim tehnologijama atomizacije, kako u smislu izvedbe tako i odgovornosti prema okolišu.
